| CV300系列TCB籠式雙座調節閥 |
| 產品型號：CV300-TCB |
|
|
產品概述：
TCB籠式調節閥是?種改進型壓力平衡式的調節閥,該閥套筒上裝有高性能的密封環,有效的提高了泄漏等級,閥體流體通道呈S流線型,還設有一個改善套筒周圍流體平穩流動的導流翼,優點是壓降損失小,流量大,可調范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。
調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。
技術參數和性能
閥體
型式:直通單座鑄造球型閥
公稱通徑:40,50,65,80,loomm
公稱壓力:ANSI125、150、300、600JIS10、16、20、30、40KPN1.6、4.0、6.4MPa
連接型式:法蘭式:FF、RF、RJ、LG
標準按JIS ANSI B16.5
JB/t79.1PN1.6MPa,JB/T79.2凹凸面
焊接式:嵌接焊SW(40~50mm)
對接焊BW(65~100mm)
材料:ht200 ZG25 ZG1Cr18Ni9 ZGOCr17Ni12Mo2 1.25Cr0.5Mo
5.0Cr0.5Mo
SCPH21 SCPH61
上閥蓋:常溫型(P):一17~+230℃
高溫型:+230~+3000C
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。
閥內組件
閥芯型式:壓力平衡式閥芯
流量特性:高精度流量特性
金屬閥座等百分比特性(%)和線性(L)
高容量流量特性
金屬閥座等百分比特性(%)和線性(L)
工作范圍:司太萊堆焊的工作溫度和壓差
材料:一17一4PH、0017Ni12Mo2)和堆焊司太萊堆焊
執行機構
型式:HA多彈簧式薄膜執行機構
膜片材料:乙丙橡膠夾尼龍
彈簧范圍:0.02~0.10;0.08~0.24MPa
供氣壓力:0.14,0.16,0.28,0.40MPa
氣源接頭:Rc1/4環境溫度:-30~+70℃
閥作用型式:氣一開式或氣一關式
附件:定位器、手輪機構、閥位傳送器
性能
泄漏量:符合標準ANSI B16.104IV級,小于額定Cv的0.01%
回差:1%(帶定位器)
線,性:±1%(帶定位器)
備注:采用標準的V型聚四氟乙烯填料
可調范圍:50:1 |

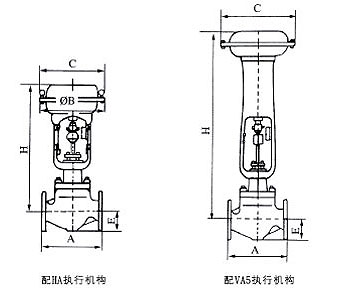

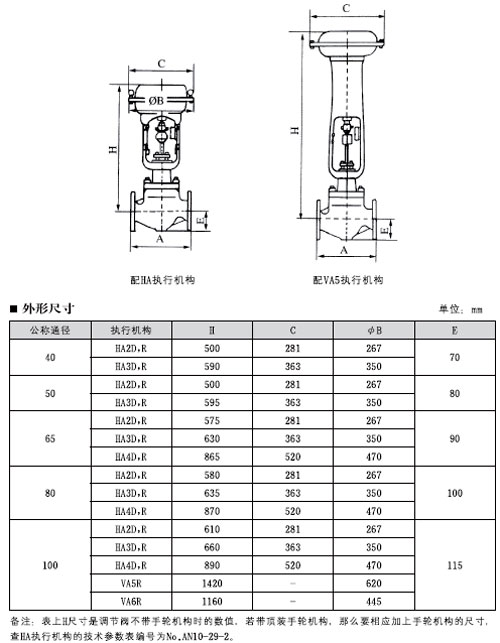

外型尺寸及結構圖：
 |
|
