| 節流截止放空閥 |
| 產品型號：FJ41、FJL41、CJ41 |
|
|
產品引用標準：
API 6D 管道閥門規范
GB12235 通用閥門法蘭連接鋼制截止和升降式止回閥
ANSI B16.5a 管法蘭及法蘭管件
JB/T79.1-79.2 整體鑄鋼管法蘭
GB/T13927 通用閥門壓力試驗
JB/T9092 閥門的檢驗與試驗 |
主要性能規范：
|
壓力等級
|
常溫下壓力試驗（MPa）
|
適用溫度℃
|
適用介質
|
|
密封
|
上密封
|
殼體
|
氣體密封
|
“G”型
|
“D”型
|
普通型
|
抗硫型
|
基本型
|
|
公稱壓力PN（MPa）
|
1.6
|
1.76
|
1.76
|
2.4
|
0.6
|
-29～250
|
-46～121
|
-29～121
|
含H 2 S和Co 2 〉500Mg/m 3 的介質
|
石油、天然氣、水等
|
|
2.5
|
2.75
|
2.75
|
3.75
|
0.6
|
|
4.0
|
4.4
|
4.4
|
6.0
|
0.6
|
|
6.4
|
7.04
|
7.04
|
9.6
|
0.6
|
|
10.0
|
11.0
|
11.0
|
15.0
|
0.6
|
|
16.0
|
17.6
|
17.6
|
24.0
|
0.6
|
|
主要零件的材料說明：
|
零件名稱
|
閥體、閥蓋
|
閥瓣
|
閥桿
|
閥座
|
閥桿螺母
|
密封圈
|
填料
|
密封指
|
|
基本名稱
|
WCB
|
合金鋼（特殊處理）
|
不銹鋼
|
合金鋼（特殊處理）
|
鋁青銅
|
填充聚四氟乙烯
|
填充聚四氟乙烯膨脹石墨
|
耐油密封脂
|
|
抗硫型
|
抗硫不銹鋼
|
抗硫密封脂
|
|

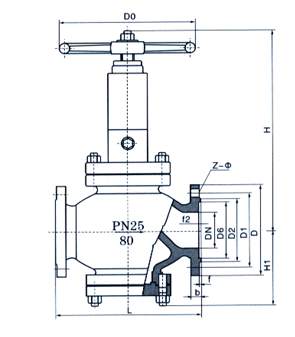

主要外形尺寸：
|
公稱壓力PN(MPa)
|
尺寸(mm)
|
|
DN(mm)
|
25
|
40
|
50
|
80
|
100
|
150
|
200
|
250
|
|
1.6
|
L
|
216
|
230
|
230
|
310
|
350
|
480
|
600
|
730
|
|
H
|
243
|
265
|
346
|
409
|
484
|
521
|
594
|
621
|
|
H1
|
86
|
108
|
115
|
146
|
163
|
202
|
292
|
355
|
|
D0
|
180
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
|
重量(Kg)
|
17
|
24
|
27
|
52
|
60
|
125
|
165
|
285
|
|
2.5
|
L
|
216
|
230
|
230
|
310
|
350
|
480
|
600
|
730
|
|
H
|
243
|
265
|
346
|
409
|
433
|
521
|
594
|
621
|
|
H1
|
86
|
108
|
115
|
146
|
163
|
202
|
292
|
355
|
|
D0
|
180
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
|
重量(Kg)
|
17
|
24
|
27
|
55
|
66
|
140
|
180
|
310
|
|
4.0
|
L
|
216
|
230
|
230
|
310
|
350
|
480
|
600
|
730
|
|
H
|
243
|
265
|
346
|
409
|
433
|
521
|
594
|
621
|
|
H1
|
86
|
108
|
115
|
146
|
163
|
202
|
292
|
355
|
|
D0
|
180
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
|
重量(Kg)
|
20
|
29
|
32
|
67
|
80
|
168
|
215
|
372
|
|
6.4
|
L
|
216
|
230
|
230
|
310
|
350
|
480
|
600
|
730
|
|
H
|
243
|
265
|
346
|
409
|
433
|
521
|
594
|
621
|
|
H1
|
86
|
108
|
115
|
146
|
163
|
202
|
292
|
355
|
|
D0
|
180
|
250
|
250
|
300
|
300
|
350
|
350
|
400
|
|
重量(Kg)
|
20
|
29
|
32
|
67
|
80
|
168
|
215
|
372
|
|
10.0
|
L
|
230
|
20
|
300
|
380
|
430
|
559
|
660
|
787
|
|
H
|
245
|
265
|
287
|
409
|
433
|
531
|
709
|
817
|
|
H1
|
78
|
106
|
110
|
152
|
169
|
225
|
321
|
399
|
|
D0
|
200
|
250
|
300
|
350
|
250
|
400
|
500
|
500
|
|
重量(Kg)
|
29
|
42
|
55
|
95
|
120
|
240
|
310
|
530
|
|
16.0
|
L
|
230
|
260
|
300
|
390
|
450
|
|
|
|
|
H
|
215
|
265
|
237
|
414
|
440
|
|
|
|
|
H1
|
78
|
105
|
110
|
155
|
175
|
|
|
|
|
D0
|
200
|
250
|
300
|
350
|
350
|
|
|
|
|
重量(Kg)
|
35
|
50
|
65
|
116
|
145
|
|
|
|
注：法蘭連接尺寸見P06～07無導流孔平板閘板 |
|
|
|
